产品名称:
智能自控阀
概要信息:
所属分类:
水力控制阀系列
产品描述
智能自控阀 适用工况: 用于离心泵出口,能取代止回阀、操作阀及水锤消除器,具有自动操作、止回、消除水锤等多种功能而不用电、气和其他外界动力。用于电力、冶金、石化、石油、化工、市政、水利等行业供排水系统。 特点: 通过闭闸、缓开、速闭、缓闭、吸压腔的连贯动作,能保护水泵及输水管道。通过活塞缸的动作来控制主阀实现闭闸缓开。 依靠阀门活塞缸的连续动作及压差实现无外动力的完全自动操作,远离人工及电动操作的烦恼。 易损件少,结构简单,安装维护方便,基本不需要调试便可使用。 安装位置小,空间节省,节约工程造价。 设计新颖,阀门的启闭动作灵活,关闭不泄漏。 技术参数: 【公称通径】:1.0MPa、1.6MPa 【压力损失】: <0.01MPa 【水锤峰值】: ≤1.5倍工作压力 【缓开时间】:1-50秒 【缓闭时间】:3-150秒

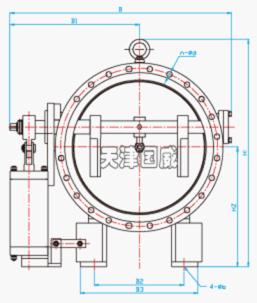

外形及结构图 Intelligent automatic control valve shape and structural plans:
主要零件及材质 Intelligent automatic Main parts and material:
编号 |
零件名称 |
材质 |
1 |
活塞缸 |
304 |
2 |
阀体 |
QT450/WCB |
3 |
大阀板 |
WCB/ZG304 |
4 |
小阀板 |
WCB/ZG304 |
5 |
主轴 |
2Cr13/304 |
6 |
端盖 |
QT450 |
